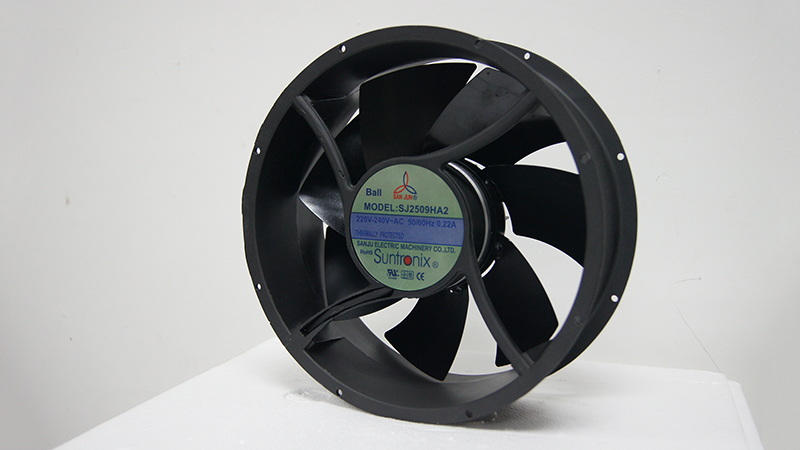

眾所周知，散熱風扇是利用強制熱對流的方式散熱，憑借自身的導流作用，讓空氣用一定的流動方法，從而達到散熱效果的。然而隨著風扇應用情況與環境溫度不斷發生變化，有時需要轉速不同的風扇來滿足各種需求，因此很多廠家都設計生產出各種不同的散熱風扇，這次詳細講解一下臺灣三巨散熱風扇的設計步驟吧。

散熱風扇設計步驟分以下幾步：

步驟一：

散熱風扇的設計首先需要測量其風量與風壓的關系，想要測量出氣流的特性十分不易，目前常見的有兩種方式來測量風壓與風量，一種是風洞測試，另一種就是雙箱方式。風量和靜壓特性規格是采用雙箱方式來測量，利用雙箱方式可變排氣系統抽出空氣來調整空氣密度，頃刻間打開噴嘴將造成靜壓與風量的急劇變化，然后只需讀取每個靜壓計上的壓力數據。

在標準大氣壓和固定的操作電壓與頻率下，靜壓以風量容積為函數之表現。散熱風扇的靜態效率等于風量之容積乘以靜壓再除以輸入的電能。散熱風扇是包括馬達、扇葉與外框，因此其效率包括馬達的電機效率，以及扇葉和外框的空氣流動效率。

步驟二：

散熱風扇的全部系統阻抗/系統特性曲線空氣在流動時，氣流在其流動路徑上會碰到系統內部零件的阻擾，其阻抗會限制不讓空氣自由流通。壓力的變化就是測量到的靜壓，以英吋水柱表示。為了確認每一槽排之冷卻瓦特數，系統設計或制造廠商不但必須有散熱風扇的有效風扇特性曲線以決定其最大風量，而且必須要知道系統風阻曲線的變化。系統內部零件也會影響到風壓的損失。此損失因風量而變化，即所謂的系統阻抗。

此外，散熱風扇的系統操作工作點系統特性與風扇特性曲線的交點，稱為系統操作工作點，該工作點即散熱風扇之最佳運作點。在工作點，散熱風扇的變化斜率為最小，而系統特性曲線之變化率為最低。特別要注意此時的散熱風扇靜態效率(風量×風壓÷耗電)為最佳化。
